ภาพรวมของชุดควบคุมมอเตอร์ในรถยนต์ไฟฟ้า

บทนำ: หัวใจของประสิทธิภาพรถยนต์ไฟฟ้า

ยานพาหนะไฟฟ้า (EVs) กำลังปฏิวัติวิธีที่เราคิดเกี่ยวกับการขนส่งอากาศที่สะอาดกว่าเมืองที่เงียบกว่าและลดการพึ่งพาเชื้อเพลิงฟอสซิล แต่ภายใต้การออกแบบที่เพรียวบางและตัวเลขที่น่าประทับใจนั้นเป็นชุดของระบบที่ซับซ้อนที่ทำงานอย่างกลมกลืนเพื่อให้การขับขี่ที่ราบรื่นและเงียบสงบนั้น ในบรรดาสิ่งเหล่านี้ชุดควบคุมมอเตอร์ในยานพาหนะไฟฟ้าโดดเด่นเป็นหนึ่งในองค์ประกอบที่สำคัญที่สุด

ไม่มีประสิทธิภาพสูงชุดควบคุมมอเตอร์(MCU) แม้กระทั่ง EV ที่ทันสมัยที่สุดจะต้องดิ้นรนกับการใช้พลังงานที่ไม่มีประสิทธิภาพการเร่งความเร็วกระตุกหรือแย่กว่านั้นคือความล้มเหลวของมอเตอร์ที่อาจเกิดขึ้น มันเป็น MCU ที่แปลอินพุตของไดรเวอร์เป็นคำสั่งมอเตอร์ที่แม่นยำทำให้มั่นใจได้ว่ายานพาหนะทำงานได้อย่างปลอดภัยและมีประสิทธิภาพภายใต้เงื่อนไขที่หลากหลาย

ในคู่มือที่ครอบคลุมนี้เราจะแยกความซับซ้อนของ MCU, demystifying ฟังก์ชั่นส่วนประกอบและความสำคัญในประสิทธิภาพ EV ไม่ว่าคุณจะเป็นวิศวกรที่ต้องการเจ้าของ EV ก็อยากรู้ว่ายานพาหนะของคุณทำงานอย่างไรหรือผู้ที่ชื่นชอบเทคโนโลยีที่ต้องการความเข้าใจของคุณลึกซึ้งยิ่งขึ้นบล็อกนี้จะทำหน้าที่เป็นทรัพยากรที่มีค่า

หน่วยควบคุมมอเตอร์ในรถยนต์ไฟฟ้าคืออะไร?

ชุดควบคุมมอเตอร์ในยานพาหนะไฟฟ้าเป็นระบบควบคุมอิเล็กทรอนิกส์ที่จัดการการทำงานของมอเตอร์ไฟฟ้าซึ่งเป็นองค์ประกอบสำคัญที่รับผิดชอบในการขับเคลื่อนยานพาหนะ คิดว่า MCU เป็นตัวนำของวงออเคสตร้า-มันช่วยให้มั่นใจได้ว่าทุกส่วนของระบบส่งกำลังทำงานร่วมกันอย่างราบรื่นตอบสนองต่อทั้งการป้อนข้อมูลไดรเวอร์และเงื่อนไขภายนอกแบบเรียลไทม์

ฟังก์ชั่นของชุดควบคุมมอเตอร์:

• การควบคุมความเร็ว: ปรับความเร็วของมอเตอร์ตามอินพุตคันเร่งของตัวเร่งความเร็ว
• การจัดการแรงบิด: ควบคุมเอาต์พุตแรงบิดซึ่งส่งผลโดยตรงต่อความรวดเร็วของยานพาหนะ
• การควบคุมทิศทาง: จัดการการหมุนของมอเตอร์เพื่อเปิดใช้งานการเคลื่อนที่ไปข้างหน้าและย้อนกลับ
• ประสิทธิภาพการใช้พลังงาน: เพิ่มประสิทธิภาพการใช้พลังงานเพื่อยืดอายุการใช้งานแบตเตอรี่และช่วง
• กลไกการป้องกัน: ตรวจสอบเงื่อนไขของระบบเพื่อป้องกันความเสียหายจากความร้อนสูงเกินไปกระแสไฟฟ้าเกินหรือลัดวงจร

ด้วยการจัดการงานเหล่านี้ MCU ทำให้มั่นใจได้ว่ายานพาหนะให้พลังงานในปริมาณที่เหมาะสมรักษาประสิทธิภาพและตอบสนองต่อคำสั่งของผู้ขับขี่ได้อย่างแม่นยำ

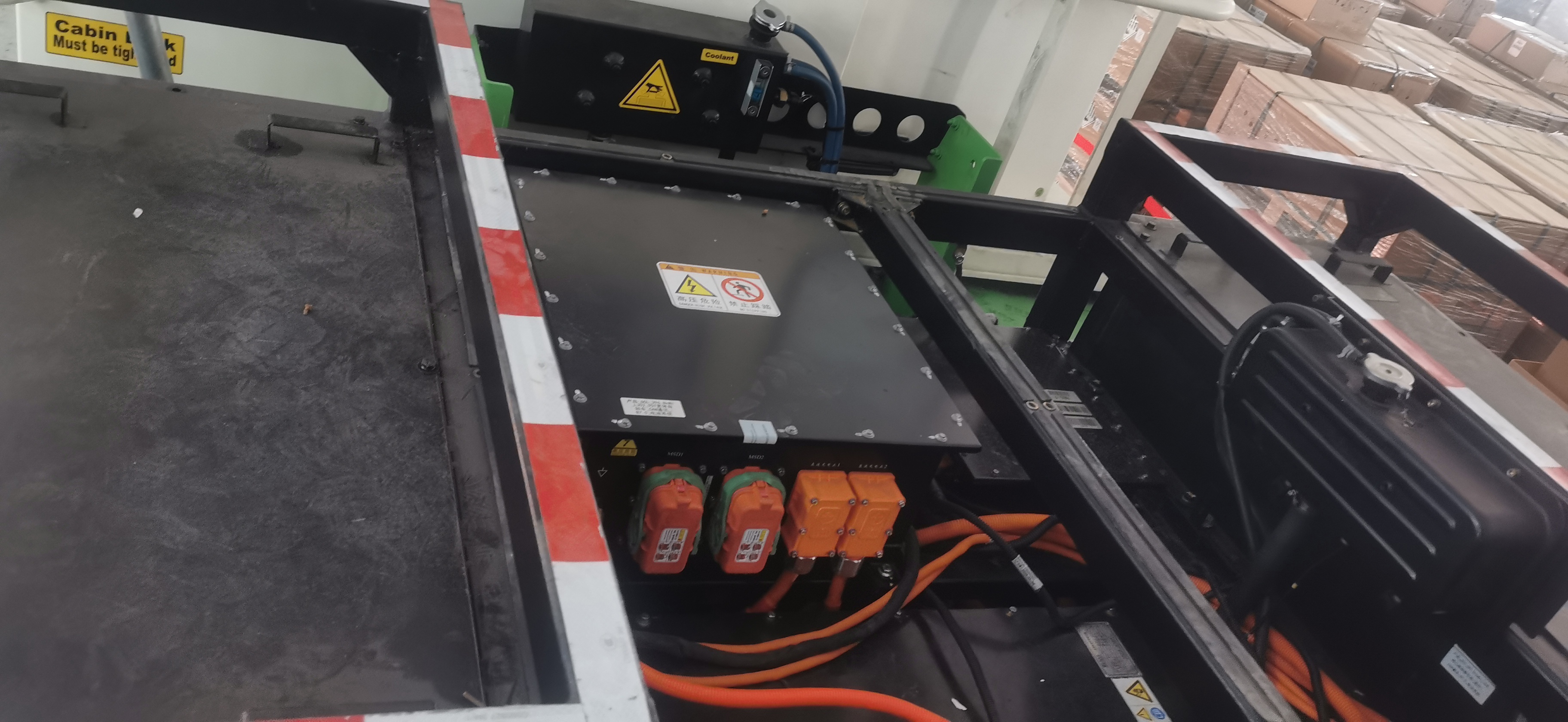

ส่วนประกอบของชุดควบคุมมอเตอร์

เพื่อให้เข้าใจถึงการทำงานภายในของชุดควบคุมมอเตอร์ในยานพาหนะไฟฟ้าให้แยกส่วนประกอบสำคัญลง:

1. ไมโครคอนโทรลเลอร์หรือตัวประมวลผลสัญญาณดิจิตอล (DSP)

บทบาท: ทำหน้าที่เป็น "สมอง" ของ MCU

ฟังก์ชั่น: ดำเนินการอัลกอริทึมการควบคุมตามอินพุตจากเซ็นเซอร์และส่งสัญญาณไปยังอิเล็กทรอนิกส์พลังงาน

ตัวอย่าง: EVS ระดับสูงอาจใช้ ARM Cortex-M หรือชิป DSP พิเศษ

2. พลังงานอิเล็กทรอนิกส์ (อินเวอร์เตอร์)

บทบาท: แปลงพลังงาน DC จากแบตเตอรี่เป็น AC สำหรับมอเตอร์ AC (หรือควบคุม DC สำหรับมอเตอร์ DC)

ฟังก์ชั่น: ควบคุมแรงดันไฟฟ้ามอเตอร์และความถี่โดยใช้การสลับความเร็วสูง

ตัวอย่าง: อินเวอร์เตอร์ซิลิกอนคาร์ไบด์ (SIC) ถูกนำมาใช้มากขึ้นเพื่อประสิทธิภาพที่สูงขึ้น

3. เซ็นเซอร์

เซ็นเซอร์ปัจจุบัน: ตรวจสอบกระแสไฟฟ้าของมอเตอร์เพื่อป้องกันกระแสเกิน

เซ็นเซอร์ตำแหน่ง (encoders/resolvers): แทร็กตำแหน่งโรเตอร์สำหรับการควบคุมที่แม่นยำ

เซ็นเซอร์อุณหภูมิ: ตรวจสอบให้แน่ใจว่าส่วนประกอบไม่ร้อนเกินไป

4. อินเทอร์เฟซการสื่อสาร

CAN BUS: ช่วยให้การสื่อสารระหว่าง MCU และระบบยานพาหนะอื่น ๆ (ระบบการจัดการแบตเตอรี่, ชุดควบคุมยานพาหนะ)

Ethernet/โปรโตคอลอื่น ๆ : MCU ขั้นสูงบางอย่างอาจรองรับการสื่อสารแบนด์วิดท์ที่สูงขึ้นสำหรับการแลกเปลี่ยนข้อมูลที่ซับซ้อน

5. ระบบทำความเย็น

การระบายความร้อนทางอากาศ: ง่ายและคุ้มค่า แต่มีประสิทธิภาพน้อยลง

การระบายความร้อนของเหลว: พบได้ทั่วไปใน EVs ประสิทธิภาพสูงเพื่อการจัดการความร้อนที่ดีขึ้น

6. ที่อยู่อาศัย/สิ่งที่แนบมา

บทบาท: ปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนจากการสั่นสะเทือนฝุ่นและความชื้น

วัสดุ: มักทำจากอลูมิเนียมเพื่อการกระจายความร้อนที่ดีขึ้น

ชุดควบคุมมอเตอร์ทำงานอย่างไร?

กระบวนการที่อยู่เบื้องหลังชุดควบคุมมอเตอร์ในยานพาหนะไฟฟ้าอาจดูซับซ้อน แต่เราสามารถทำลายมันทีละขั้นตอน:

ขั้นตอนที่ 1: รับอินพุต

ไดรเวอร์กดคันเร่งคันเร่ง

สัญญาณสัดส่วนกับตำแหน่งของคันเหยียบจะถูกส่งไปยัง MCU

ขั้นตอนที่ 2: การประมวลผลข้อมูล

MCU รวบรวมข้อมูลจาก:

• คันเร่ง
• สถานะแบตเตอรี่ (แรงดันไฟฟ้า, SOC)
• ความเร็วมอเตอร์
• เซ็นเซอร์อุณหภูมิ

ขั้นตอนที่ 3: การเรียกใช้อัลกอริทึมการควบคุม

MCU ใช้อัลกอริทึมเช่นการควบคุมที่มุ่งเน้นสนาม (FOC) เพื่อคำนวณแรงดันไฟฟ้าและกระแสไฟฟ้าที่ต้องการสำหรับมอเตอร์

FOC: เพิ่มประสิทธิภาพของมอเตอร์ให้สูงสุดโดยการควบคุมสนามแม่เหล็กในมอเตอร์

ขั้นตอนที่ 4: ส่งสัญญาณสัญญาณไปยังอุปกรณ์อิเล็กทรอนิกส์พลังงาน

MCU สร้างสัญญาณการปรับความกว้างพัลส์ความถี่สูง (PWM)

สัญญาณ PWM เหล่านี้ควบคุมอินเวอร์เตอร์ซึ่งจะปรับแรงดันไฟฟ้าและความถี่ของมอเตอร์

ขั้นตอนที่ 5: การทำงานของมอเตอร์

มอเตอร์ตอบสนองต่อคำสั่งของ MCU

การเร่งความเร็วการชะลอตัวและการเบรกแบบปฏิรูปได้รับการจัดการ

ขั้นตอนที่ 6: ลูปตอบรับอย่างต่อเนื่อง

MCU ตรวจสอบประสิทธิภาพของมอเตอร์และปรับพารามิเตอร์แบบเรียลไทม์

สร้างความมั่นใจในการส่งมอบพลังงานที่ดีที่สุดและปกป้องมอเตอร์จากความผิดพลาด

ประเภทของหน่วยควบคุมมอเตอร์ตามประเภทมอเตอร์

ชุดควบคุมมอเตอร์ในรถยนต์ไฟฟ้าจะแตกต่างกันไปตามประเภทของมอเตอร์ไฟฟ้าที่ควบคุม มอเตอร์ที่แตกต่างกันต้องการกลยุทธ์การควบคุมที่แตกต่างกัน:

1. ตัวควบคุมมอเตอร์ DC

การออกแบบที่ง่ายขึ้น: การควบคุมที่ทำได้โดยแรงดันไฟฟ้าที่แตกต่างกัน

ใช้เคส: EVS ต้นสกูตเตอร์ไฟฟ้าราคาถูก

วิธีการควบคุม: PWM สำหรับการควบคุมความเร็ว

2. ตัวควบคุมมอเตอร์เหนี่ยวนำ AC

ต้องใช้อินเวอร์เตอร์: แปลง DC เป็น AC ด้วยความถี่ตัวแปร

ใช้กรณี: รุ่นเทสลารุ่นเก่า, EVs อุตสาหกรรมบางแห่ง

วิธีการควบคุม: การควบคุมเวกเตอร์ (FOC) เพื่อประสิทธิภาพ

3. ตัวควบคุมมอเตอร์แบบซิงโครนัสแม่เหล็กถาวร (PMSM)

ประสิทธิภาพสูง: ความหนาแน่นพลังงานที่ดีกว่ามอเตอร์เหนี่ยวนำ

ใช้กรณี: EVs ที่ทันสมัยที่สุด (Tesla Model 3, Nissan Leaf)

วิธีการควบคุม: FOC, ต้องใช้การตรวจจับตำแหน่งของโรเตอร์

4. คอนโทรลเลอร์ DC Motor (BLDC) แปรง

ลักษณะไฮบริด: รวมกลยุทธ์การควบคุม DC และ AC

ใช้กรณี: e-bikes, EVs ขนาดเล็ก

วิธีการควบคุม: การควบคุมการเปลี่ยนที่มีหรือไม่มีเซ็นเซอร์

ข้อดีของหน่วยควบคุมมอเตอร์ในยานพาหนะไฟฟ้า

ชุดควบคุมมอเตอร์ในยานพาหนะไฟฟ้ามีบทบาทสำคัญในการรับรองว่า EV นั้นมีประสิทธิภาพสูงกว่ายานพาหนะเครื่องยนต์สันดาปแบบดั้งเดิมในหลาย ๆ ด้าน:

1. ประสิทธิภาพที่ดีขึ้น

การควบคุมแรงบิดและความเร็วที่ดีที่สุดช่วยลดการสูญเสียพลังงานและขยายช่วงการขับขี่

2. ความสะดวกสบายในการขับขี่ที่เพิ่มขึ้น

การเร่งความเร็วและการชะลอตัวที่ราบรื่น

การส่งแรงบิดทันทีช่วยให้มั่นใจได้ว่าไดรฟ์ตอบสนอง

3. การป้องกันมอเตอร์

ตรวจจับและป้องกันกระแสไฟฟ้าเกินค่าไฟฟ้าเกินและความร้อนสูงเกินไป

4. การเบรกแบบปฏิรูป

แปลงพลังงานจลน์กลับเป็นพลังงานไฟฟ้าในระหว่างการเบรกปรับปรุงประสิทธิภาพการใช้พลังงาน

5. ความยืดหยุ่นและความยืดหยุ่น

ปรับให้เข้ากับประเภทมอเตอร์ขนาดยานพาหนะและข้อกำหนดด้านประสิทธิภาพที่แตกต่างกัน

แนวโน้มที่เกิดขึ้นใหม่และอนาคตของหน่วยควบคุมมอเตอร์

อนาคตของชุดควบคุมมอเตอร์ในยานพาหนะไฟฟ้ากำลังถูกสร้างขึ้นโดยแนวโน้มที่น่าตื่นเต้นหลายประการ:

1. การรวมเข้ากับ AI และการเรียนรู้ของเครื่องจักร

การบำรุงรักษาทำนายและการควบคุมแบบปรับตัวตามข้อมูลการขับขี่ในโลกแห่งความเป็นจริง

2. Gan และ Sic Power Electronics

อุปกรณ์ Gallium Nitride (GAN) และ Silicon Carbide (SIC) ช่วยให้สามารถสลับได้เร็วขึ้นประสิทธิภาพที่สูงขึ้นและขนาดที่เล็กลง

3. การควบคุมมอเตอร์ไร้สาย

การออกแบบการทดลองกำลังมองหาการลดการเชื่อมต่อแบบมีสายเพิ่มความน่าเชื่อถือ

4. การออกแบบ MCU แบบแยกส่วนและปรับขนาดได้

ผู้ผลิตพัฒนาแพลตฟอร์มที่สามารถปรับขนาดข้ามรุ่นยานพาหนะที่แตกต่างกัน

5. การปรับปรุงความปลอดภัยทางไซเบอร์

ในขณะที่ MCUS เชื่อมต่อกับระบบยานพาหนะมากขึ้นการปกป้องพวกเขาจากการแฮ็คกลายเป็นสิ่งสำคัญ

บทสรุป

ชุดควบคุมมอเตอร์ในยานพาหนะไฟฟ้ามีบทบาทสำคัญในการกำหนดประสิทธิภาพประสิทธิภาพและความปลอดภัยของ EV ที่ทันสมัย จากการจัดการการส่งแรงบิดไปจนถึงการใช้การเบรกแบบปฏิรูปและป้องกันความผิดพลาดของระบบ MCU เป็นสิ่งมหัศจรรย์ของฮาร์ดแวร์และวิศวกรรมซอฟต์แวร์แบบบูรณาการ

ในขณะที่เทคโนโลยี EV ยังคงดำเนินต่อไปหน่วยควบคุมมอเตอร์จะพัฒนาขึ้น - การฉลาดขึ้นมีประสิทธิภาพมากขึ้นและปรับตัวได้มากขึ้น ไม่ว่าคุณจะกำลังออกแบบรถยนต์ไฟฟ้ารุ่นต่อไปหรือเพียงแค่อยากรู้ว่า EV ของคุณทำงานได้อย่างราบรื่นอย่างไรการทำความเข้าใจ MCU ให้ข้อมูลเชิงลึกที่มีคุณค่าเกี่ยวกับหัวใจของการเคลื่อนย้ายไฟฟ้า
